اختصاصی: بررسی مادربرد MSI Z370 GAMING PRO CARBON ACو پردازنده Intel Core i7 8700K

(image)

مدتی است که از ورود رسمی به بازار می گذرد. فارق از بحث قدرت این پردازنده ها، عدم توانایی اینتل در تولید گسترده آنها کاملا حس می شود. در بازارهای جهانی قیمت این خانواده از پردازنده ها بشدت بالا رفته و اتمام سریع موجودی آن در فروشگاه های معروف خارجی قابل لمس است. در بازار ایران وضعیت اسفناکتر است؛ زیرا در کنار کمبود موجودی، شاهد کاهش ارزش ریال در برابر ارزهای خارجی هستیم و همزمانی این دو موضوع، امکان خریداری این پلتفرم را با مشکلات عدیده ای همراه کرده است. در حال حاضر فروش این پردازنده ها با شرایط خاصی در بازار کامپیوتر امکان پذیر است و برخی محدودیت ها، مانند اجبار به تهیه مادربرد همراه، دشواری هایی را بر سر راه دوستداران قطعات کامپیوتری ایجاد کرده است. امیدواریم به زودی، شرکت اینتل بتواند با تولید انبوه این پردازنده ها و رساندن میزان عرضه به تقاضا، نسبت به جبران کمبود آن اقدام کند و همزمان در ایران نیز، ارزش پول ملی ثبات بهتری پیدا کند.

(image)

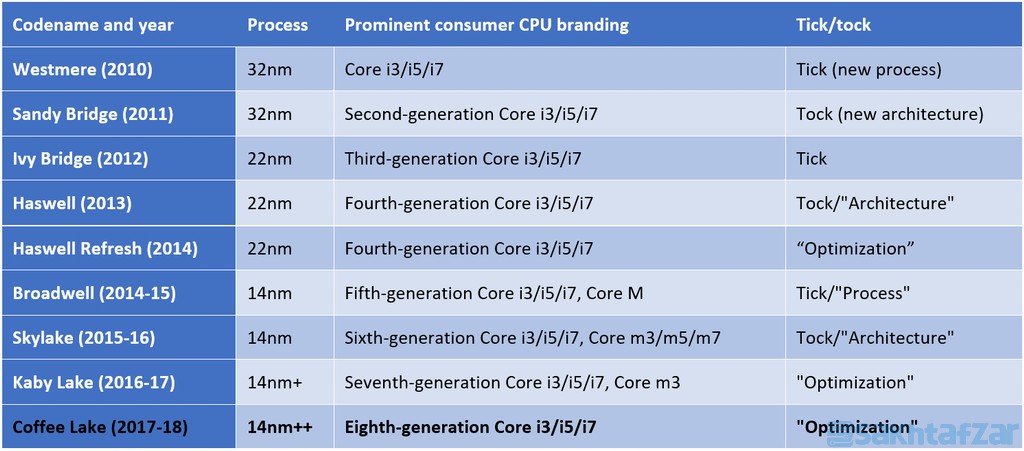

از زمان ورود پردازنده های Core i اینتل در سال 2010 تا به امروز تقریبا 8 سال می گذرد، و به طور میانگین سالی یک نسل از این پردازنده ها توسط اینتل وارد بازار شده است. بدون اغراق، اینتل در این مدت، به لطف ضعف رقیب خود AMD، از موفقیت بسیار خوبی در این بخش از بازار برخوردار بوده است. این موفقیت اما، در این سال آخر، با چالش بزرگی همراه شد. شرکت AMD با پردازنده های Ryzen بازگشتی طوفانی به بازار داشت، و به همین سبب اینتل را مجبور به عرضه زود هنگام پردازنده هایCoffee Lake کرد.

(image)

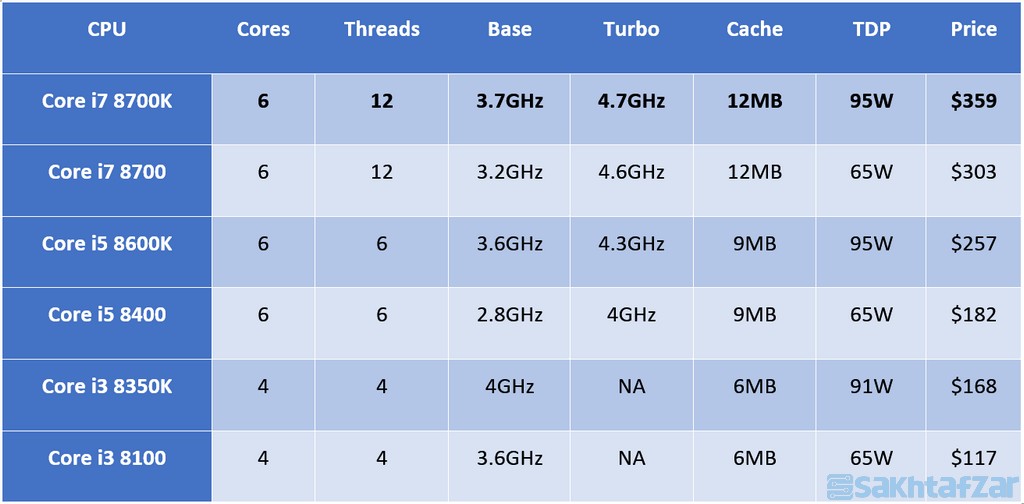

پردازنده های دوست داشتنی Coffee Lake که به مانند نسل پیشین خود، 14 نانومتری ساخته می شوند، به نسبت Kaby Lake از بهینه سازی های گسترده ای برخوردار هستند. در خانواده Coffee Lake، برای اولین بار، تعداد هسته های پردازنده های Core i7 به شش و تعداد رشته های پردازشی آن به 12 عدد افزایش یافته است. برای اولین بار حداکثر فرکانس Turbo پردازنده پرچمدار Core i7 به 4.7 گیگاهرتز می رسد. میزان حافظه نهان Level3 متناسب با افزایش تعداد هسته ها افزایش یافته است. برای اولین بار، تعداد هسته های پردازنده های Core i5 به شش عدد افزایش یافته است. همچنین برای اولین بار پردازنده های Core i3 تعداد 4 هسته ی واقعی خواهند داشت. موارد فوق، در کنار افزایش فرکانس پایه رم به 2666 مگاهرتز برای Core i7 و Core i5، نشان از افزایش قدرت تصاعدی هشتمین نسل از پردازنده های Core i اینتل در رده Mainstream است. خوشبختانه امروز برای این بررسی، شرکت MSI پردازنده Core i7 8700K را در اختیار ما قرار داده است. بدین ترتیب با پرچم دار این پردازنده ها در تست ها همراه شما خواهیم بود.

(image)

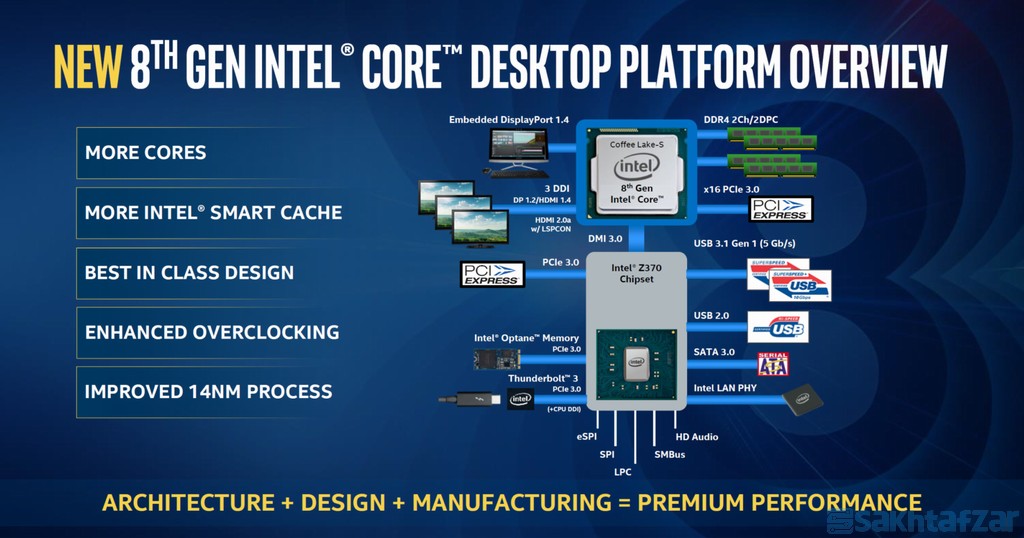

سوکت مورد استفاده Coffee Lake همان سوکت LGA1151  نسل های پیشین است، اما امکان پشتیبانی مادربردهای مجهز به چیپ ست های Z170 و Z270 از پردازنده های Coffee Lake وجود ندارد بنابراین، برای استفاده از Coffee Lake باید مادربرد مجهز به چیپ Z370 اینتل را تهیه کنید.





معرفی محصول

زرادخانه Z370 شرکت MSI شامل 13 مدل مادربرد است که برای استفاده از پردازنده های نسل هشتمی اینتل، تا دندان مسلح راهی بازار شده اند. قریب به اتفاق این مادربردها دارای Header مخصوص اتصال پمپ واترکولر All in One هستند و استفاده از قطعات کلاس نظامی MSI از دیگر ویژگی های آنها به شمار می رود.

(image)

در بخش بالای جدول که مادربردهای High End این شرکت جا خوش کرده اند، خانواده خوشنام Carbon دیده می شوند که در حال حاضر قدرتمندترینشان MSI Z370 Gaming Pro Carbon AC است که در این مقاله به بررسی آن می پردازیم.

نمای بیرونی و بسته بندی

(image)

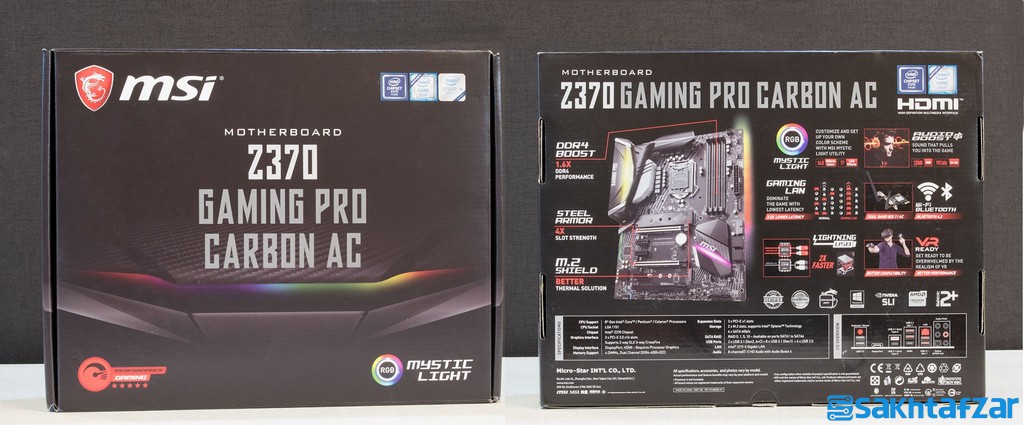

جعبه مادربرد تم مشکی همراه برش هایی از طرح کربن دارد. رگه هایی از رنگین کمان LED RGB نیز در آن به چشم می خورد. در مورد اطلاعات پشت و روی جعبه می توان به پشتیبانی از فن آوری Mystic Light، DDR4 Boost، Steal Armor برای اسلات های گرافیک، Gaming Lan، VR Ready، بلوتوث و Wi-Fi، Audio Boost، و SLI، Crossfire اشاره کرد. استفاده از شیلد خنک کننده M.2، نیز برای این مادربرد در نظر گرفته شده که خواهیم دید انصافا کیفیت رویه فلزی آن به نسبت نسل های پیشین بهبود پیدا کرده است.

(image)

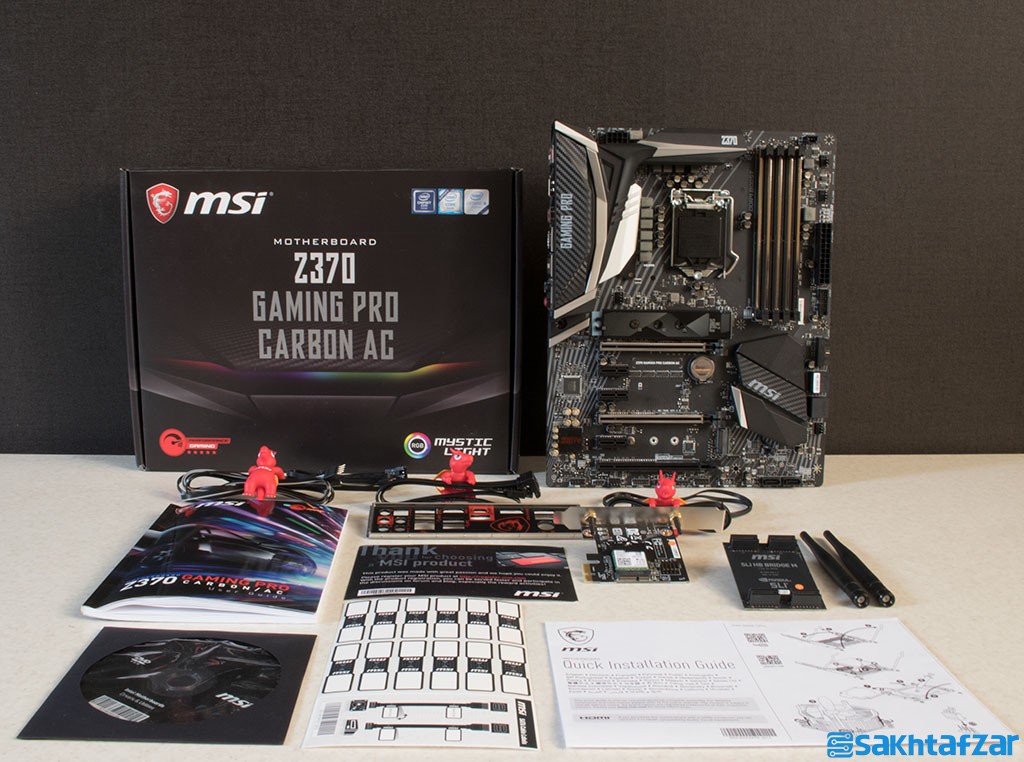

اقلام داخل جعبه، شامل دفترچه راهنما، DVD درایور ها، پنل پشت مادربرد، پل SLI، برچسب نشانه گذاری کابل ها، دوعدد آنتن Wi-Fi، کارت Wi-Fi، چهار عدد کابل SATA 6G، و در نهایت چند کابل افزایش طول برای رشته هایLED RGB است.  اگر که تصمیم به نورپردازی حرفه ای دارید، وجود این کابل های افزایش طول LED RGB بسیار کاربردی هستند.

(image)

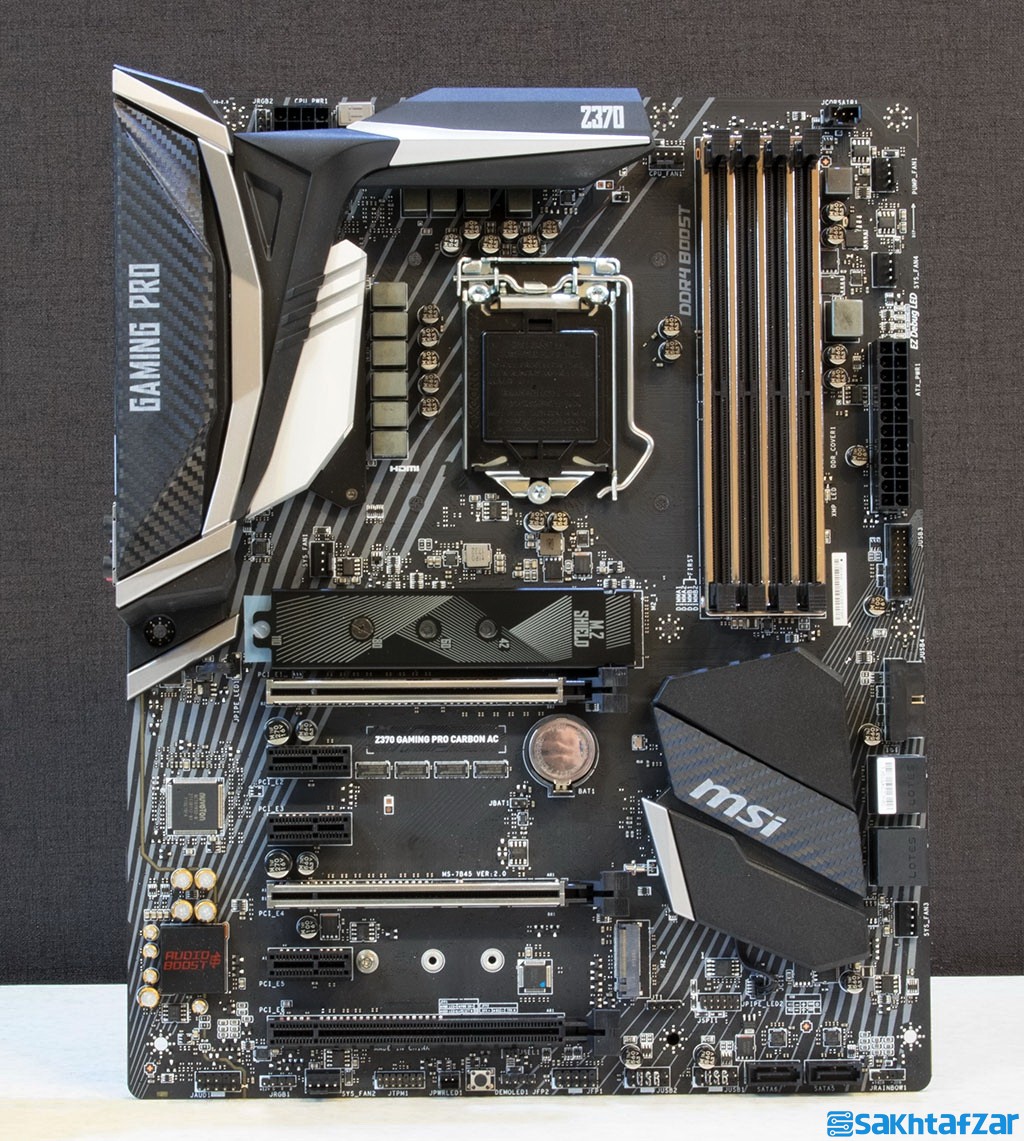

مادربرد MSI Z370 Gaming Pro Carbon AC در ابعاد استاندارد ATX ساخته شده است. از امکانات این مادربرد مجهز به چیپ ست Z370 می توان به چهار اسلات رم DDR4 که در مجموع 64 گیگابایت رم تا فرکانس بالای 4000 مگاهرتز را پشتیبانی می کند اشاره کرد. در بخش فوقانی این اسلاتها دیودهای قرمز رنگ قرار دارد که در صورت استفاده از اسلات مربوطه روشن می شود. همچنین سه اسلات PCIE Gen.3 X16 گرافیک که می توانند همزمان در حالت (x8/x8/x4) فعالیت کنند و سه اسلات PCIE Gen. 3 X1 که یکی از آنها در صورت استفاده از کارت Wi-Fi همراه، اشغال خواهد شد. دو سوکت M.2 نیز به مانند دیگر مادربوردهای Z370  وجود دارد که می توانند تا 32GB/s سرعت نقل و انتقال داده ها داشته باشند. مجموع 4 عدد هدر مخصوص فن کیس، یک هدر برای فن پردازنده، یک هدر مخصوص پمپ واترکولر AIO، مجموع شش پورت USB 2.0، مجموع شش پورت USB 3.1 Gen.1، یک جفت خروجی USB 3.1 Gen.2 منشعب از کنترلر AS Media ASM3142 که هر دو در I/O پنل مادربرد قرار دارد و یکی از نوع Type C و دیگری Type A است. ورودی PS/2، همچنین یک ورودی شبکه گیگابیتی متصل به کنترلر Intel I219-V، کارت شبکه بی سیم دو بانده ساخت اینتل مدلAC 8265  که از Wi-Fi 802.11 a/b/g/n/ac و Bluetooth 4.2 پشتیبانی می کند. شش عدد درگاه SATA III 6G، دو عدد خروجی 12 ولت LED RGB 5050، یک عدد خروجی 5 ولت Addressable LED RGB WS2812B، یک عدد خروجی 5 ولتCORSAIR Addressable RGB LED و در انتها خروجی های تصویر Display Port و HDMI مخصوص گرافیک مجتمع پردازنده که در I/O پنل دیده می شود،  همه از امکانات فراوان این مادربرد به شمار می روند.

طراحی و امکانات سخت افزاری

(image)

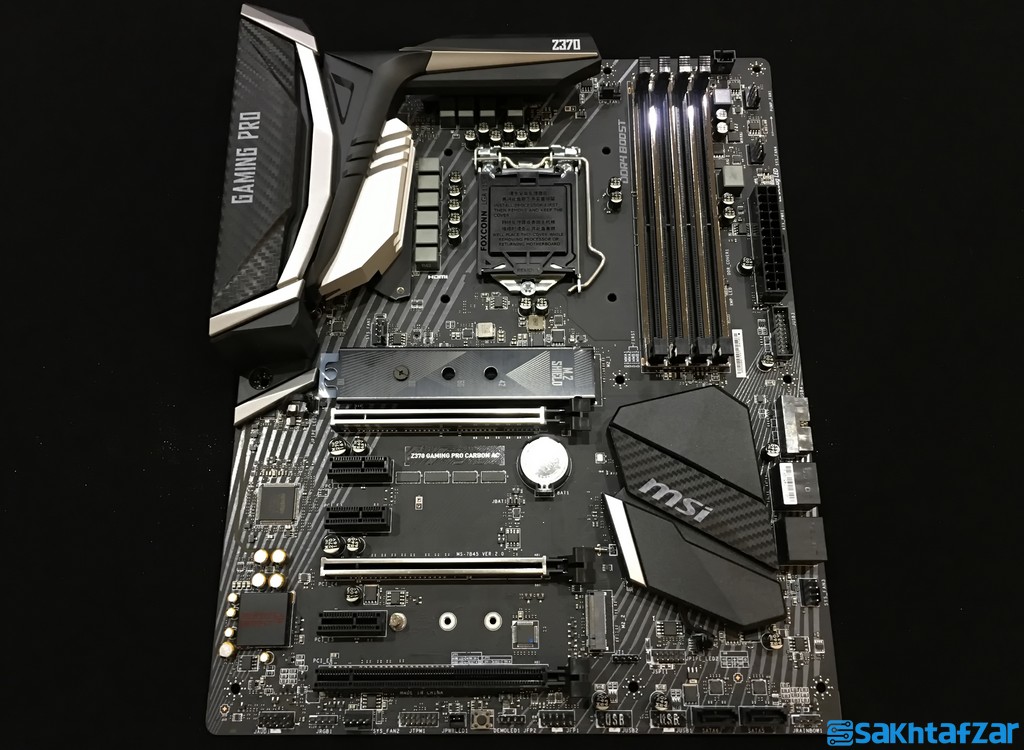

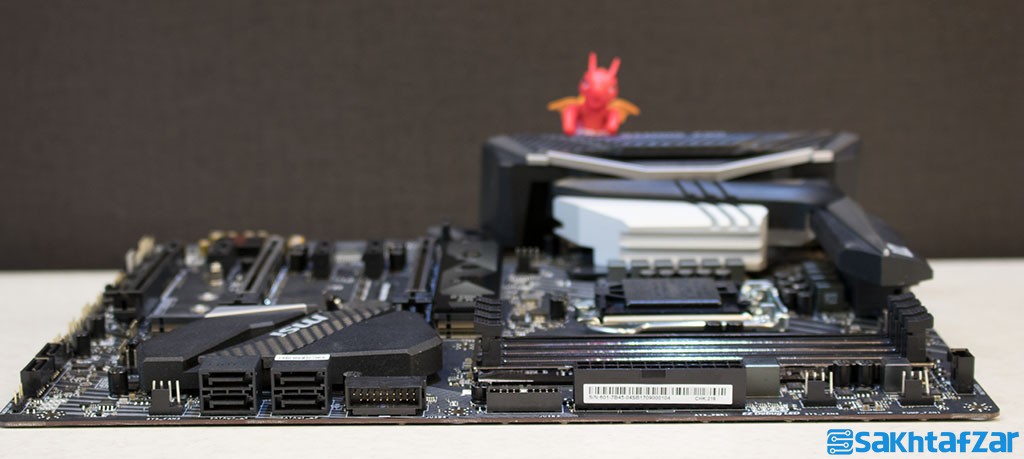

ترکیب مونوکرومیک مادربرد، بسیار دلچسب و چشم نواز است. هاشورهای نیمه روشن در سطح مشکی مات تخته مدار چاپی در کنار بخش های آلومینیومی و قسمت های طرح کربن، ظاهر شیک و با کلاسی را برای مادربرد به ارمغان آورده است. گارد بالای I/O پنل، با طراحی مینیمالیستی، روکش کربن و لبه های آلومینیومی، حس استحکام را منتقل می کند. سینک های خنک کننده عالی طراحی شده اند. زوایای سینک چیپست کمی نامتقارن می نماید ولیکن هماهنگ با دیگر اجزای نا متقارن اطراف خود، جذاب است. در یک کلام، طراحی مادربرد بی نقص است. تنها موردی که شاید با وسواس زیاد توی ذوق بزند، پرینت کمرنگ چاپی نام MSI و GAMING PRO روی بخش های کربنی است. به نظرم بهتر میشد اگر MSI از آکریلیک و یا آرم برجسته، به جای چاپ سفید محو، برای طراحی این بخش استفاده می کرد. این مادربرد در عین اینکه مجهز به چندین رشته خروجی LED RGB است، خود نیز به هشت LED RGB در لبه کناری زیر سوکت 24 پین مادربرد، هشت LED در زیر بخش کانال های صدا، LED دیگری روی گارد محافظ پنل I/O و چند مورد هم روی چیپ ست مجهز است. از هر لحاظ این مادربرد آمادگی راه انداختن یک سیستم تمام عیار LED RGB را داراست. نور افشانی دیودهای نوری قابل قبول است اما می توانست نورانی تر هم باشد اما در کل محل نصب دیودها بسیار مناسب است.

(image)

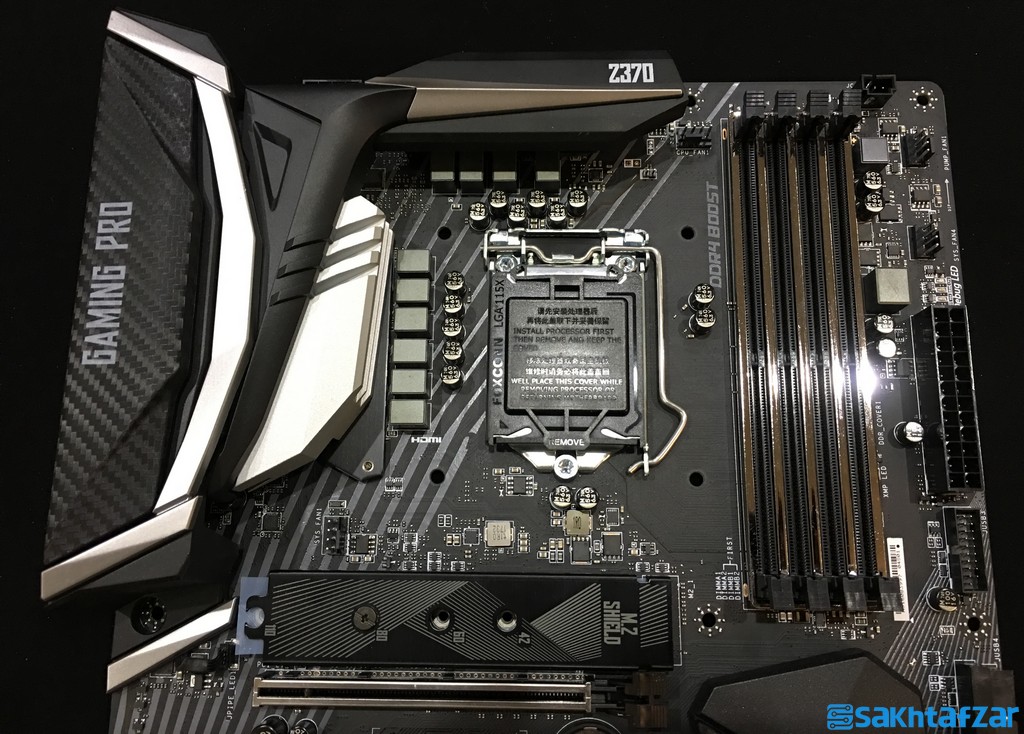

در اطراف سوکت پردازنده این مادربرد یک مدار 10 فاز دیجیتالی دیده می شود. کنترلر های PWM از نوعuP9508Q  ساخت uPI Semiconductor است که قابلیت مدیریت 3+2 فاز (Vcore+ VccGT) را دارد. البته در این بخش یک کنترلر uP1961S هم دیده می شود که امکان مدیریت فاز دو برابر را فراهم میکند.  علاوه  بر این در این بخش 12 ماسفت NTMFS4C024N و 10  ماسفت NTMFS4C029N ساخت شرکت ON Semiconductor هم در اطراف پردازنده دیده می شود. این مدار توسط یک کانکتور 8 پین پاور تغذیه می شود. توانایی برای دسترسی به فرکانس های بالا و ثبات مناسب در اورکلاک پردازنده از جمله نتایج این مدار فازبندی قدرتمند است که کمی جلوتر به آن می پردازیم.

(image)

زیبایی روکش طرح فیبر کربن I/O پنل در اینجا کاملا خود نمایی می کند. در کنار سوکت 8 پین پاور پردازنده، یک عدد هدر مخصوص LED RGB 5050 قرار گرفته است. جایگاه قرار گرفتن این سر شاخه در بخش فوقانی مادربرد برای اتصال به واترکولر های مجهز به نورپردازی RGB که سازگار باشند بسیار کاربردی است.

(image)

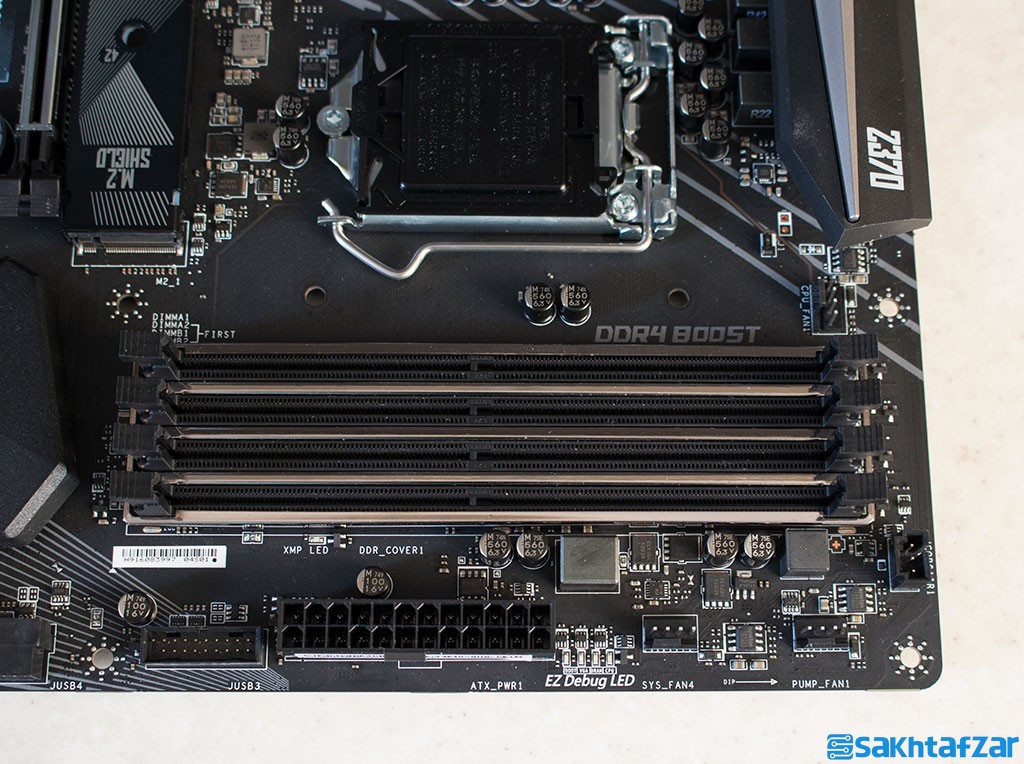

در بخش بالای برد، سه هدر PWM، مخصوص فن پردازنده، پمپ واترکولر AIO، و یک عدد فن کیس به چشم می خورد. کولرها و واترکولر هایی که بیش از یک فن دارند عموما توسط یک کابل تبدیل Y یک به دو عرضه می شوند بنابراین وجود تنها یک هدر مخصوص فن پردازنده کافی به نظر می رسد. یک هدر مخصوص Corsair Link برای اتصال به فن های RGB کرسیر در این برد وجود دارد که در یک همکاری نزدیک با شرکت کرسیر در این برد به کار گرفته شده است. بنابراین دوستداران محصولات RGB شرکت کرسیر با خیال راحت می توانند روی سازگاری مادربرد با محصولات RGB Corsair حساب کنند. از دیگر نکات مهم در این بخش، وجود چهار LED مخصوص EZ Debug LED است که در صورت بروز خطا در هنگام بوت در هر یک از بخش های اصلی مادربرد، با روشن ماندن امکان رهگیری خطا را به کاربر می دهد. وجود این بخش در اورکلاک بسیار حیاتی است. وجود چراغ LED قرمز مخصوص روشن شدن پروفایل XMP، و همچنین یک هدر USB 3.1 Gen.1 مخصوص پنل جلوی کیس در کنار سوکت 24 مادربرد قرار دارد. فقدان نمایشگر دیباگر، هرچند اگر می بود ارزش افزوده داشت، اما نمی توان فقدان آن را نکته منفی دانست زیرا در این رنج قیمتی دیگر سازندگان مادربرد نیز از نصب نمایشگر دیباگر چشم پوشی کردند.

(image)

در پشت این بخش تعداد 8 عدد LED RGB قرار دارد که به صورت دیجیتالی یا Addressable به کمک نرم افزار Mystic Light قابل برنامه ریزی است. وجود این دیودهای نوری نمای زیبایی به زیر مادربرد داده است. در سمت چپ، یک عدد سوکت USB 3.1 Gen.1 دیگر به صورت افقی موازی با 4 عدد سوکت SATA III 6G قرار دارد. یک هدر فن دیگر هم در این بخش دیده می شود. نبود سوکت مخصوص USB 3.1 Gen. 2 برای پنل جلویی کیس هنوز احساس نمی شود، زیرا سازندگان کیس و قطعات جانبی کابل مورد نیاز برای این درگاه را به صورت عمومی تولید نکرده اند. شاید در آینده کیس های بیشتری مجهز به پورت USB 3.1 Gen.2 وارد بازار شوند، اما فعلا تعداد این نوع کیس های مجهز به این درگاه از تعداد انگشتان یک دست هم کمتر است.

(image)

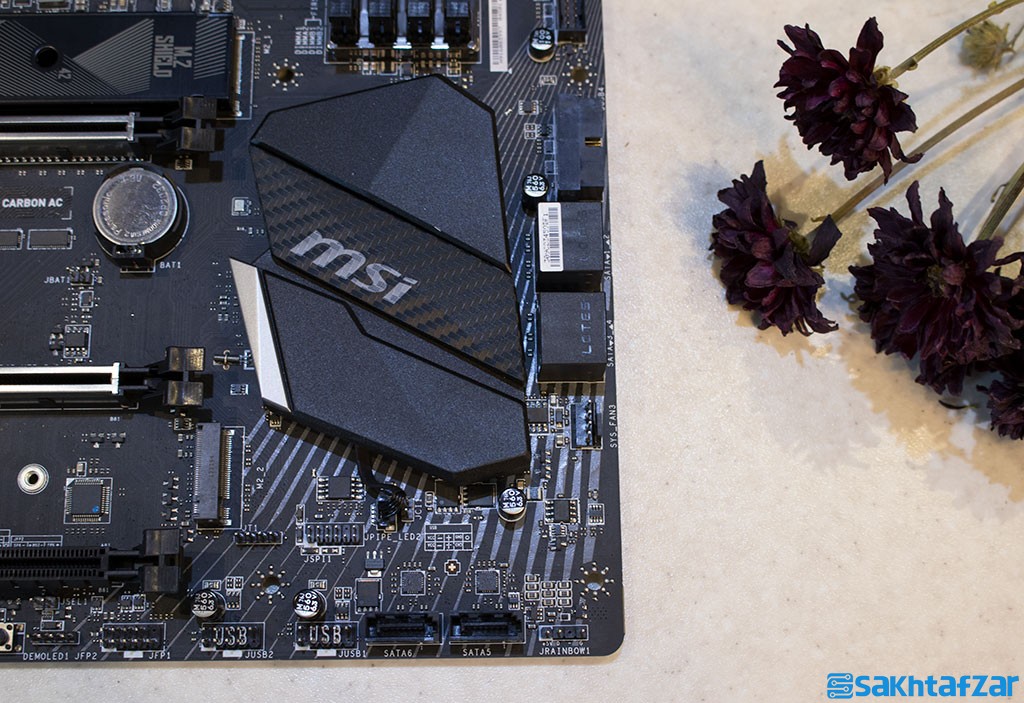

در این بخش از مادربرد، یک عدد هدر مخصوص رشته های LEG RGB دیجیتالی WS2812B قرار دارد. دو پورت دیگر SATA III 6G متصل به چیپ ست نیز در کنارش قرار گرفته اند. دو عدد پورت USB 2.0، هدرهای مخصوص پنل کیس، و سپس یک هدر مخصوص LED RGB 5050 در پایین مادربرد مستقر هستند. در پایین باطری دقت کنید، هدر مخصوص Clear CMOS را مشاهده می کنید که با اتصال یک پیچ گوشتی می توان بایوس را ریست کرد. به نظر نگارنده خیلی بهتر بود از یک کلید برای Clear CMOS استفاده شود. بالاخره برای مادربرد های High End، دوران استفاده از این نوع هدرها برای ریست بایوس گذشته است. وانگهی، قرار دادن باطری و این هدر در نزدیکی اسلات اول PCI.E، در صورتی که از یک کارت گرافیک بزرگ 2.5 یا 3 اسلاته استفاده شود، عملا آن را از دسترس خارج کرده و کاربر را در صورت نیاز به ریست کردن بایوس مجبور به درآوردن کارت گرافیک خواهد کرد. حالا جایگاه باطری به کنار ولی ای کاش از یک دکمه مینیاتوری به جای هدر ریست بایوس استفاده می شد.

(image)

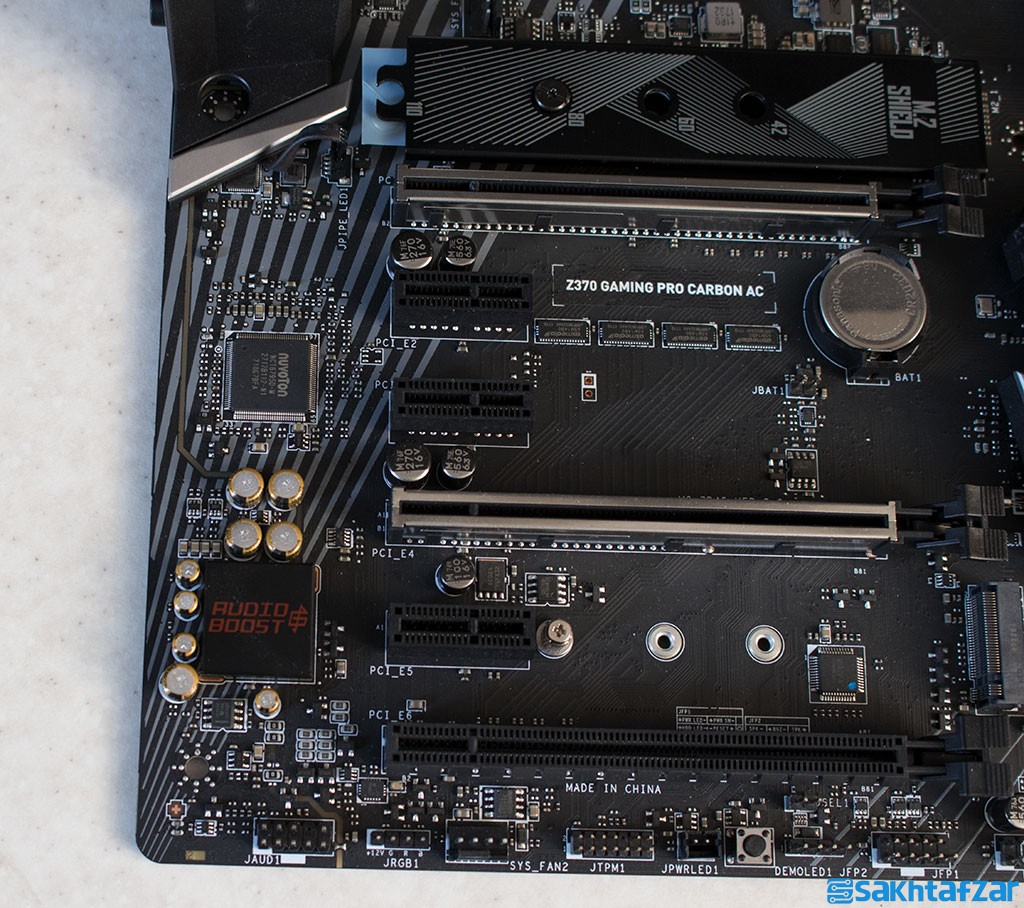

دو سوکت مخصوص درایورهای اس اس دی M.2 PCIE Gen. 3 X4 در بطن مادربرد قرار دارد که هر دو از فن آوری Intel Optane پشتیبانی می کنند. یکی از این سوکت ها مجهز به براکت M.2 Shield است که هم ضخیم تر و هم با کیفیت تر از گذشته، برای این مادربرد طراحی شده است. در زیر این براکت خنک کننده، سیلیکون هادی دما قرار دارد تا گرمای تولید شده در سطح درایوهای اس اس دی M.2 را به خوبی به براکت منتقل و دفع کند. به عنوان کسی که سالها است کاربران را به استفاده از SSD تشویق می کند، اهمیت و ارزش وجود این براکت خنک کننده M.2 را درک می کنم و نمی توانم رضایت خودم را از وجودش پنهان کنم. سه اسلات مخصوص کارت گرافیک در این بخش وجود دارد. در زیر ضامن هر اسلات LED قرار دارد که زمانی که به رنگ قرمز روشن می شود به مفهوم عملکرد اسلات مربوطه با پهنای X16 است. در حاشیه جنوبی مادربرد،  سرشاخه های LED RGB 5050، کلید DEMO LED برای تغییر دستی مدل و رنگ رشته های LED، هدر TPM، فن کیس، و خروجی HD Audio پنل جلوی کیس قرار دارد.در بخش کارت صدا، مادربرد مجهز به دو کدک مجزای Realtek ALC1220 Codec است که یکی برای خروجی صدای 7.1 کاناله پنل پشت مادربرد و دیگری برای خروجی صدای پنل جلوی کیس به کار گرفته شده است. کانال های صوتی به صورت کاملا مجزا و ایزوله شده روی PCB قرار دارند، جدا سازی این کانال ها توسط حاشیه ای مجهز به هشت عدد LED RGB روی مادربرد قابل مشاهده است. به کمک فن آوری Audio Boost 4 به کار گرفته شده در این مادربرد، امکان اتصال هدفون های حرفه ای با ایمپدانس 600 اهم نیز فراهم است. استفاده از خازن های تقویت شده کلاس صوتی و کانکتورهای روکش طلایی کیفیت نهایی صدای تولید شده را افزایش می دهند.

(image)

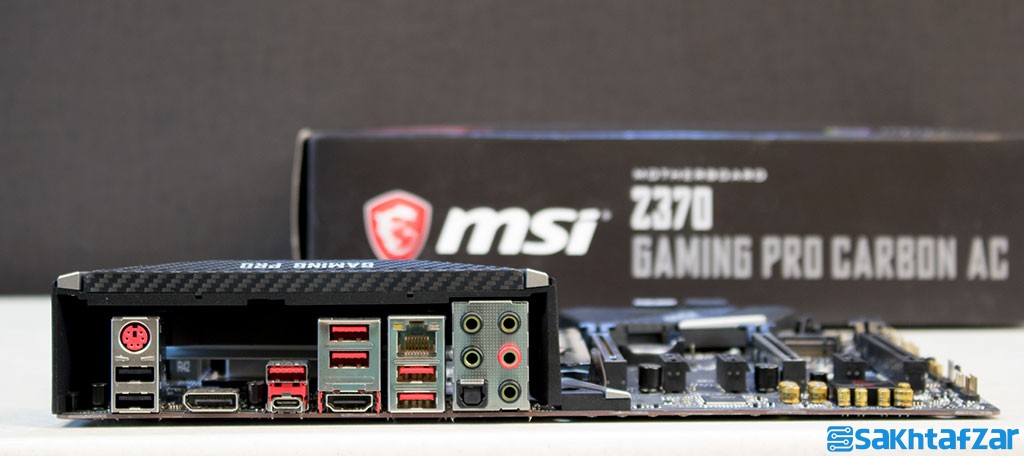

در I/O پنل مادربرد خروجی های 7.1 کارت صدا و خروجی Optical صدا قرار دارد. همچنین ورودی Lan به همراه دو عدد USB 3.1 Gen.1 قرار دارد که این ستون مجهز به LED قرمز است تا در تاریکی پیدا کردن پورت LAN راحت باشد. دو پورت USB 3.1 Gen.2، خروجی های تصویر HDMI و DP، همچنین دو عدد USB 2.0 و یک عدد درگاه PS/2 نیز حضور دارند.

(image)

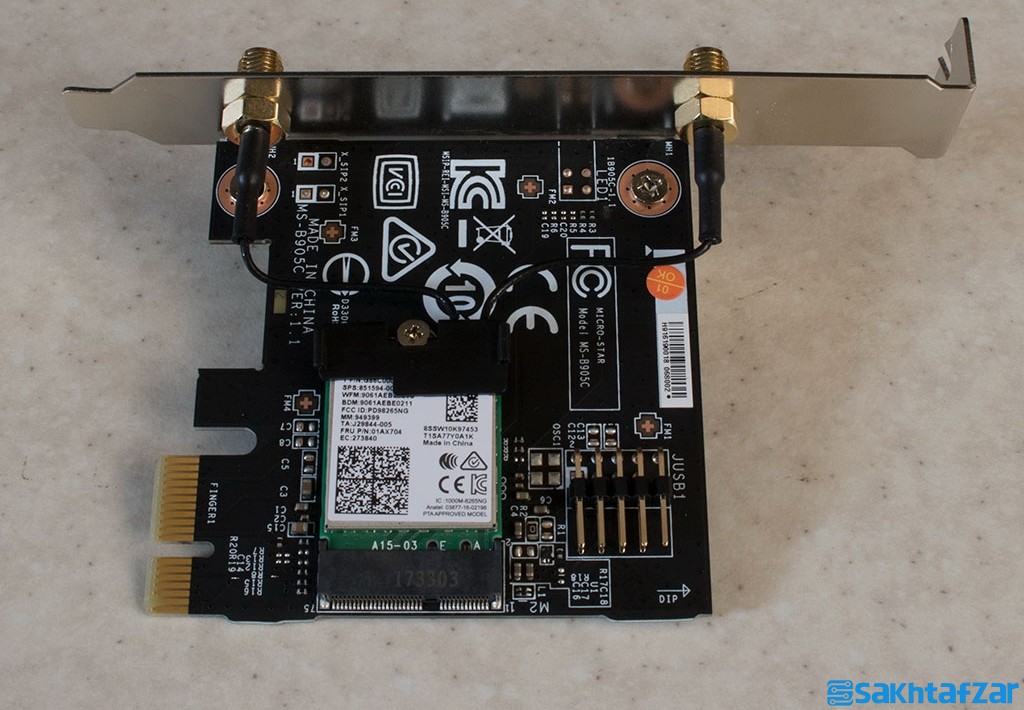

کارت شبکه دو بانده Intel AC 8265 به صورت یک کارت مجزا روی مادربرد نصب می شود. یک کابل USB 2.0 نیز می بایستی از این کارت به پورت USB 2.0 روی مادربرد نصب شود. این کارت Wi-Fi امکان سرعت 867 مگابیت را فراهم می آورد. همچنین امکان اتصال از طریق بلوتوث ورژن 4.2 نیز با این کارت میسر است.



نرم افزارهای جانبی

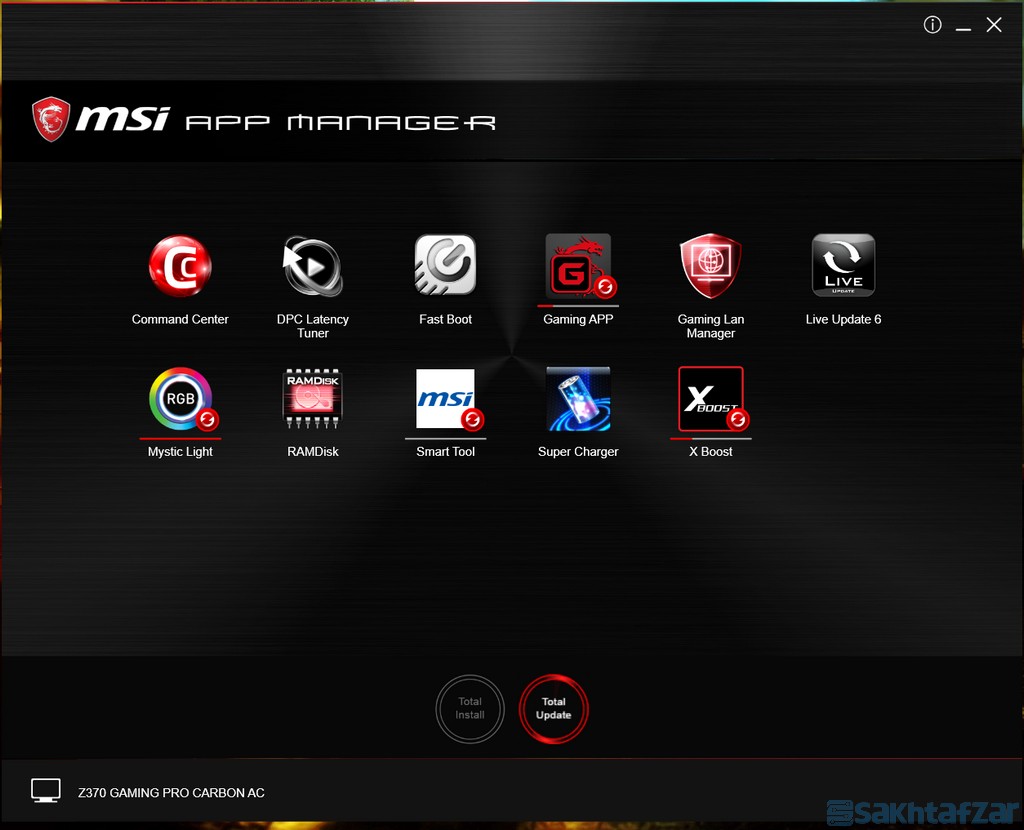

شرکت MSI همیشه نرم افزارهای جانبی کاربردی زیادی را به همراه مادربرد ها عرضه می کند، به دلیل تعداد زیاد آنها، کنترل و به روز رسانی شان گاهی سخت بود. این بار MSI در یک حرکت کاربردی، کلیه نرم افزار های همراه خود را در یک پکیج کامل به نام MSI App Manager به صورت مدیریت شده و منظم، آنها را در اختیار کاربر قرار می دهد.

(image)

این نرم افزار جامع، خوب طراحی شده است و قابلیت به روزرسانی اتوماتیک آن بسیار کاربردی است. از جمله مهمترین نرم افزار های همراه مادربرد نرم افزار MSI Commander Center است که فن آوری Game Boost در بخشی از آن مهمترین نقش را برای اورکلاک اتوماتیک ایفا می کند. به کمک این نرم افزار می توانید نسبت به اورکلاک پردازنده اقدام کنید و یا دمای قطعات خود را پایش نمایید. تنظیم سرعت گردش تک تک فنها، ساختن پروفایل تنظیمات دلخواه، فرکانس رمها، و اعمال در لحظه تنظیمات از جمله مهمترین ویژگی های کاربردی این نرم افزار است. در بخش صوتی نرم افزار Nahimic 2 نیز همراه این مادربرد عرضه شده است که به لطف آن می توان از امکانات حرفه ای صوتی از جمله Sound Tracker هنگام بازی بهره برد. به کمک نرم افزار Mystic Light می توان کنترل کاملی روی بخش های مختلف روشنایی LED RGB، به صورت مجزا، داشت. این نرم افزار به صورت یک پارچه می تواند تمامی قطعات سخت افزاری شما را اگر که به فن آوری LED RGB ام اس آی مجهز باشد، مدیریت و کنترل کند.

بایوس

بایوس MSI Click BIOS آنچنان که در دیگر مادربرد های High End شرکت MSI دیده ایم بسیار کاربردی و کامل طراحی شده است. بیشترین تنظیمات مهم در حالت Advanced در بخش OC حالت Expert نمایان می شود. در زمینه اورکلاک اتوماتیک نیز دکمه گرافیکی Game Boost در بایوس وجود دارد تا به صورت راحت بتوان سیستم را اورکلاک کرد. یکی از مواردی که خیلی به نظرم مهم آمد، تنظیمات Sub Timing رم هاست که به نظر خیلی مرتب و به صورت جمع و جور همه در حداقل فضای ممکن قرار دارند. خود مادربرد به صورت اتوماتیک در صورت افزایش فرکانس به صورت دستی، تنظیم Sub Timing ها را تا اندازه ای خودکار می تواند انجام دهد.

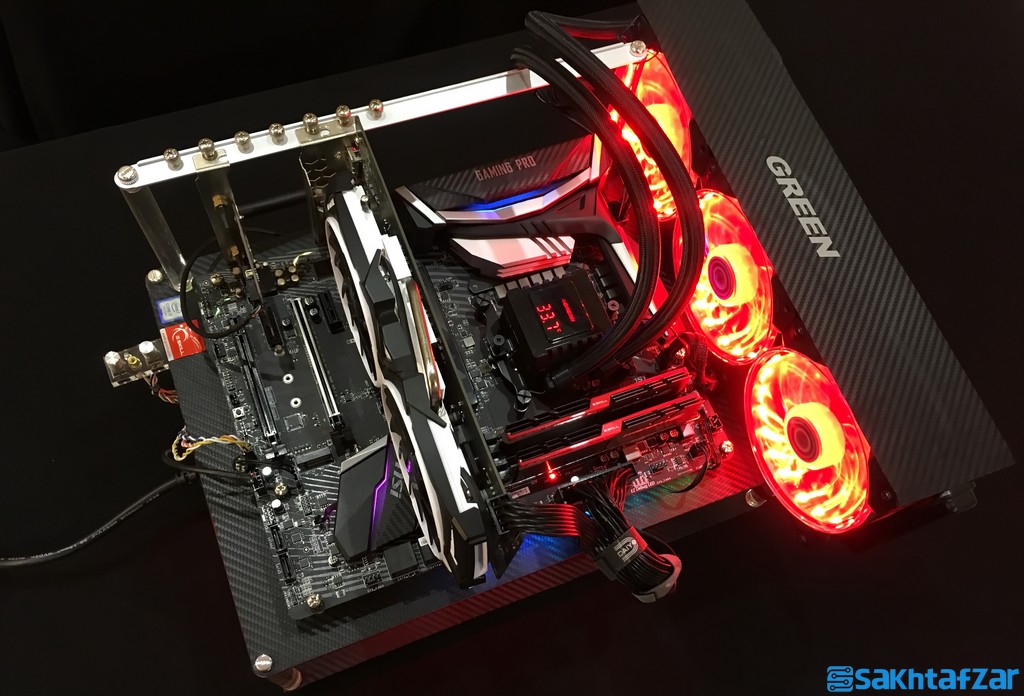

معرفی سیستم تست

(image)

پردازنده Intel Core i7 8700K

از ویژگی های این پردازنده می توان به معماری ساخت 14 نانومتری، 6 هسته و 12 رشته پردازشی، حدکثر فرکانس کاری 4.7 گیگاهرتز، حداکثر توان مصرفی 95 وات و مقدار 12 مگابایت نهان Level3 اشاره کرد. این پردازنده توسط دفتر محترم ام اس آی برای تست این مادربرد در اختیار سیستم تست قرار داده شده است.

کارت گرافیک MSI GTX 1060 ARMOR 6G OC

این کارت گرافیک با فرکانس کاری 1759 مگاهرتز، 6 گیگابایت حافظه از نوعGDDR5، حداکثر فرکانس حافظه تا 8008 مگاهرتز، رابط حافظه 192 بیتی، توان مصرفی 120 وات، یک ورودی برق 8 پین و سیستم خنک کننده کارآمد گزینه مناسبی برای گیمرها است. کارت گرافیک GTX 1060 گزینه خوبی برای کاربرانی است که می خواهند در دقت 1080 پیکسل بازی ها را به خوبی اجرا کنند. این کارت می تواند در این دقت و حتی در حداکثر تنظیمات هر بازی، به خوبی جوابگوی نیاز شما باشد. این کارت گرافیک توسط شرکت MSI در اختیار ما قرار داده شده است.

حافظه G.Skill Trident Z

این سری از حافظه های جی اسکیل برای دست یابی به فرکانس بالا بهینه شده است. کیت مورد استفاده 2 ماژول 8 گیگابایتی DDR4 است که با فعال کردن XMP از حداکثر فرکانس کاری 3600 مگاهرتز با زمان تاخیر CL16 بهره می برد. این ماژول ها از جی اسکیل تایوان به دست وب سایت سخت افزار مگ رسیده است.

منبع تغذیه GREEN GP850B-OCPT

نسل جدید پاور های پلاتینیومی خانواده Overclocking Evo شرکت گرین است. این پاور از یک ریل پرقدرت 12 ولت 70 آمپری بهره می برد، که به لطف مبدل‌ DC-DC برای ایجاد ولتاژ شاخه‌های +5V و +3.3V در بخش ثانویه، باعث تثبیت هر چه بیشتر ولتاژ شاخه‌های خروجی در این پاور می شود. امکان تحقق عملی Zero Voltage Switching در بخش ورودی این پاور به کمک توپولوژی Half-Bridge در کنار مبدل LLC Resonant ایجاد شده است تا حامل‌های EMI ،RF و تلفات سوئیچینگ در ورودی کاهش یافته و بازدهی مصرف انرژی افزایش یابد. حالت Fan-Less بودن و استفاده از قطعات صنعتی برای افزایش طول عمر، فن خنک کننده با عملکرد بهینه و نویز بسیار کم از دیگر امکانات آن به شمار می رود. این پاور توسط شرکت گرین برای سیستم تست در اختیار ما قرار داده شده است.

منبع ذخیره سازی ADATA SX8000

مدل مورد استفاده با ظرفیت 128 گیگابایت. اس اس دی مورد نظر با سرعت بسیار بالا و تکنولوژی هایی مانند 3D NAND Flash، سرعت انتقال فوق بالا از طریق رابط PCIe Gen3x4، پروتکل NVME نسخه ۱٫۲، فناوری SLC Caching  و DRAM Cache Buffer، موتور تصحیح خطای پیشرفته LDPC ECC و ۵ سال گارانتی تعویض از مزیت های این حافظه پر سرعت است. این حافظه سالید دارای سرعت نوشتن 2500 مگابایت در ثانیه و سرعت خواندن 1100 مگابایت در ثانیه است. اس اس دی مورد نظر از برای سیستم تست دفتر سخت افزار مگ تهیه شده است.

خنک کنند Green Glacier 360-EVO

واتر کولر شرکت پردیس صنعت سیاره سبز (گرین) است که در حال حاضر از پر فروش ترین واتر کولر های بازار ایران است. از جمله ویژگی های این خنک کننده می توان به استفاده از رادیاتور 360 میلیمتری آلومینیومی، استفاده از سه فن 12 میلیمتری کم صدا مجهز به دیودهای قرمز با طول عمر 100 هزار ساعت، واتر پمپ بلبرینگ سرامیکی قدرتمند بی صدا با طول عمر 80 هزار ساعت، واتر بلاک کاملا مسی مجهز به نمایشگر نشان دهند دمای کولانت و دور پمپ اشاره کرد. این رادیاتور برای تست توسط دفتر گرین در اختیار ما قرار داده شده است که تشکر ویژه داریم.

بررسی کارایی

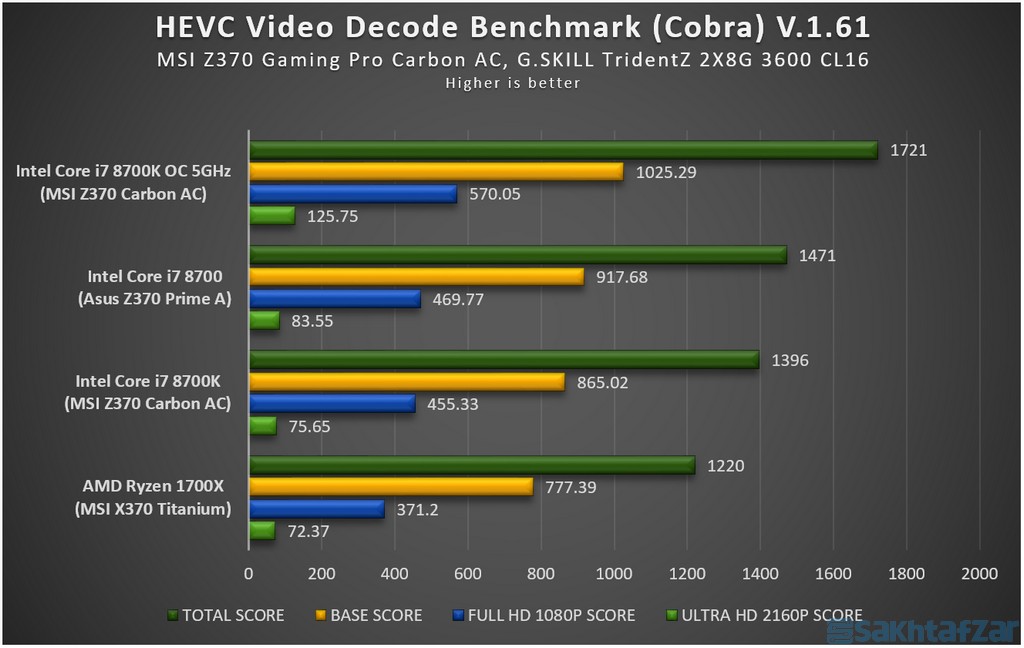

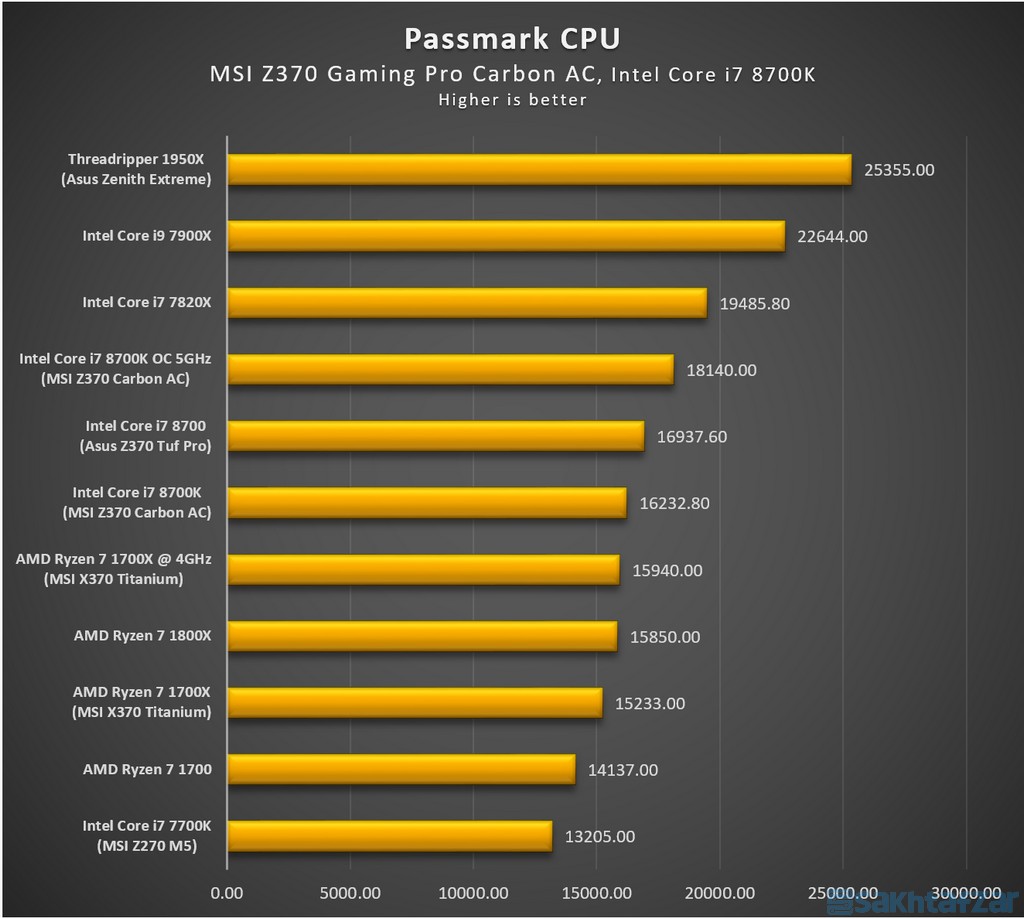

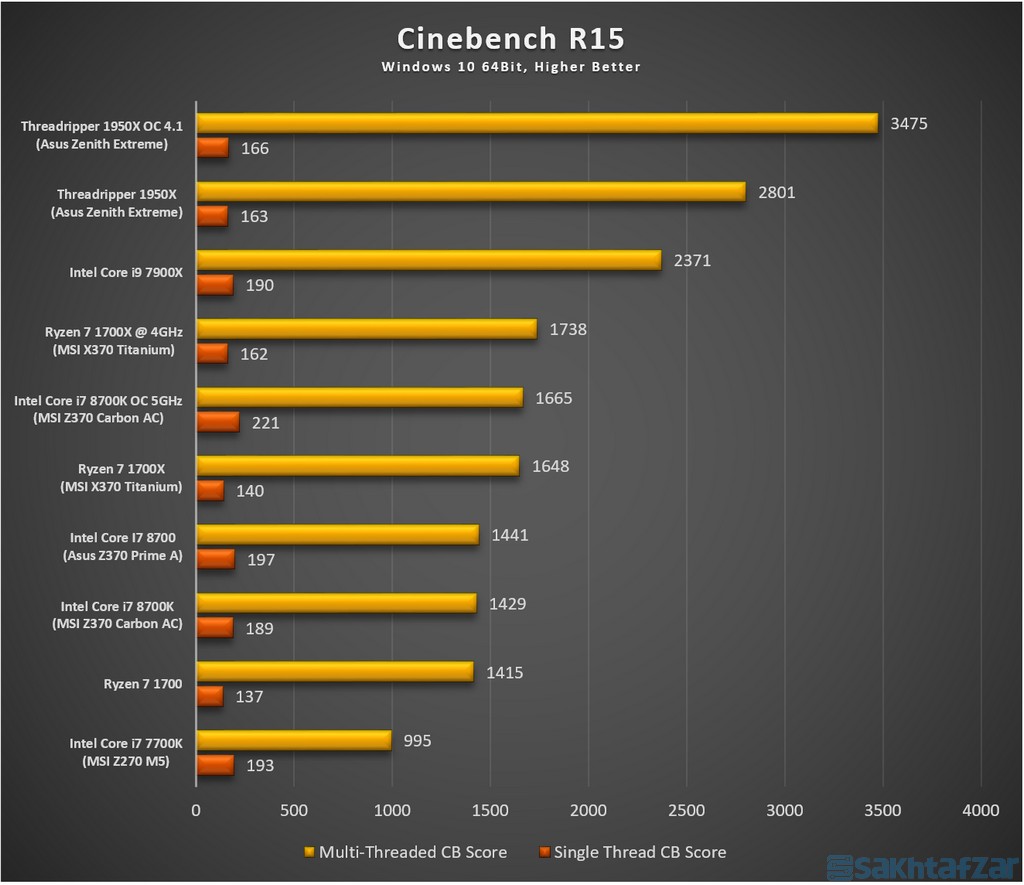

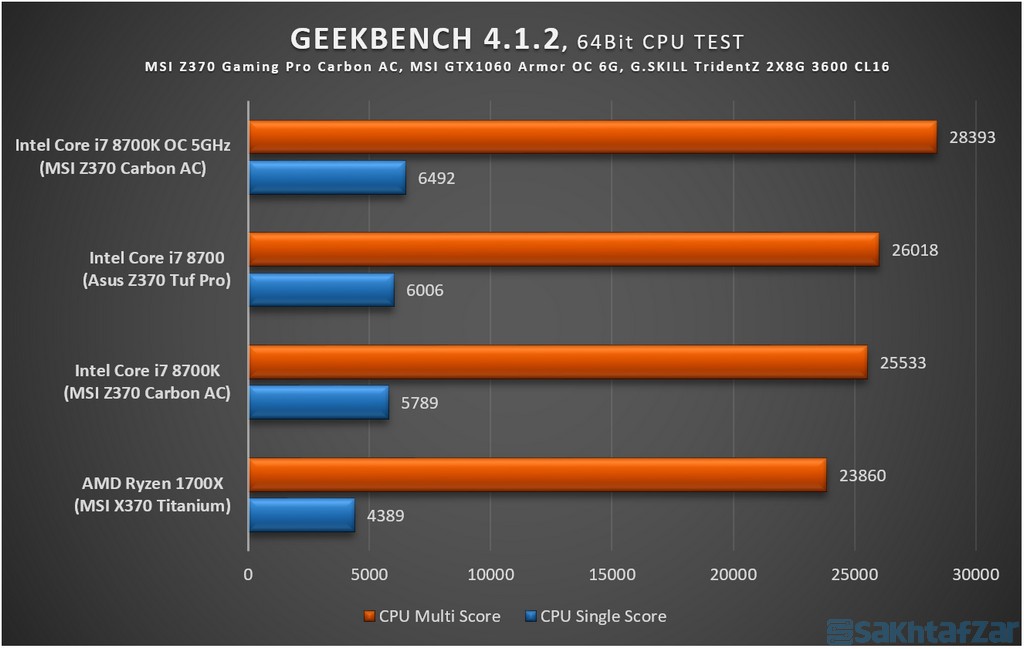

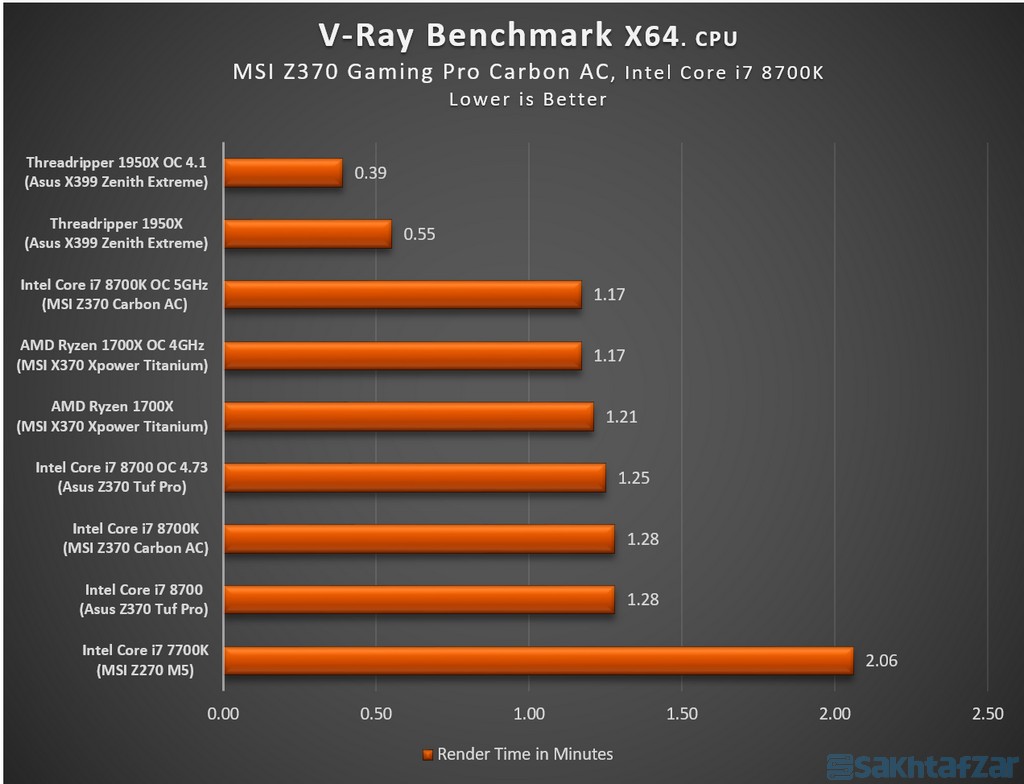

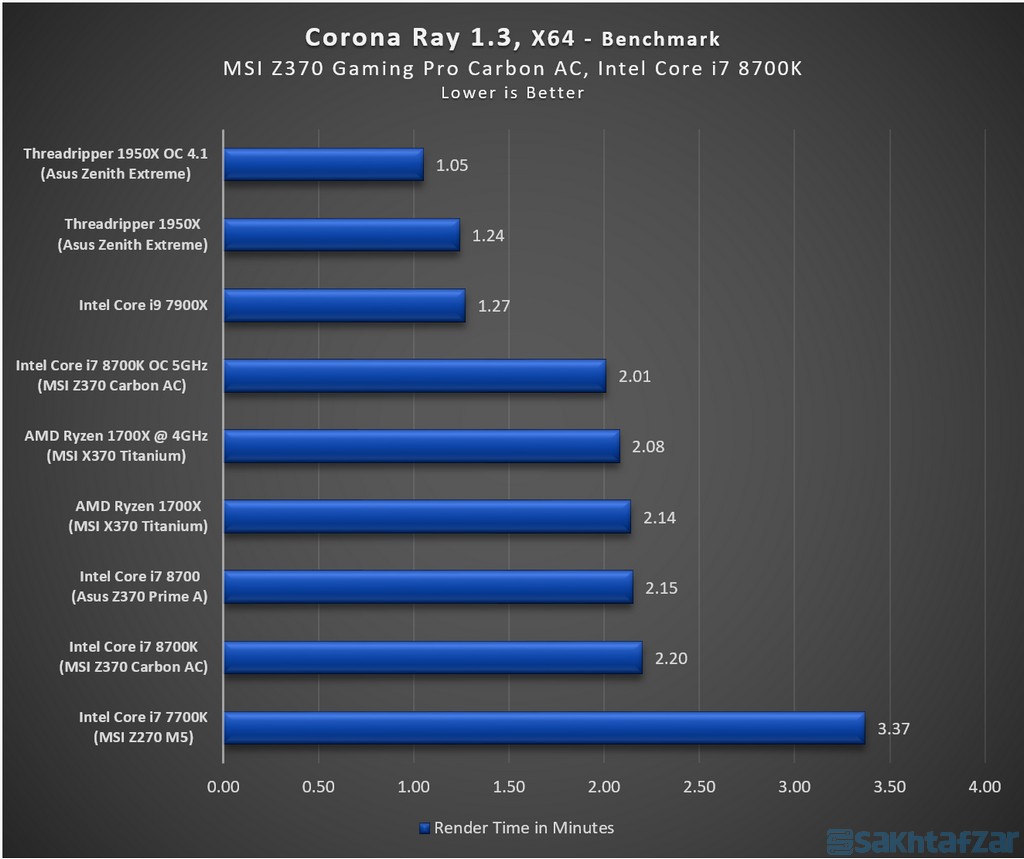

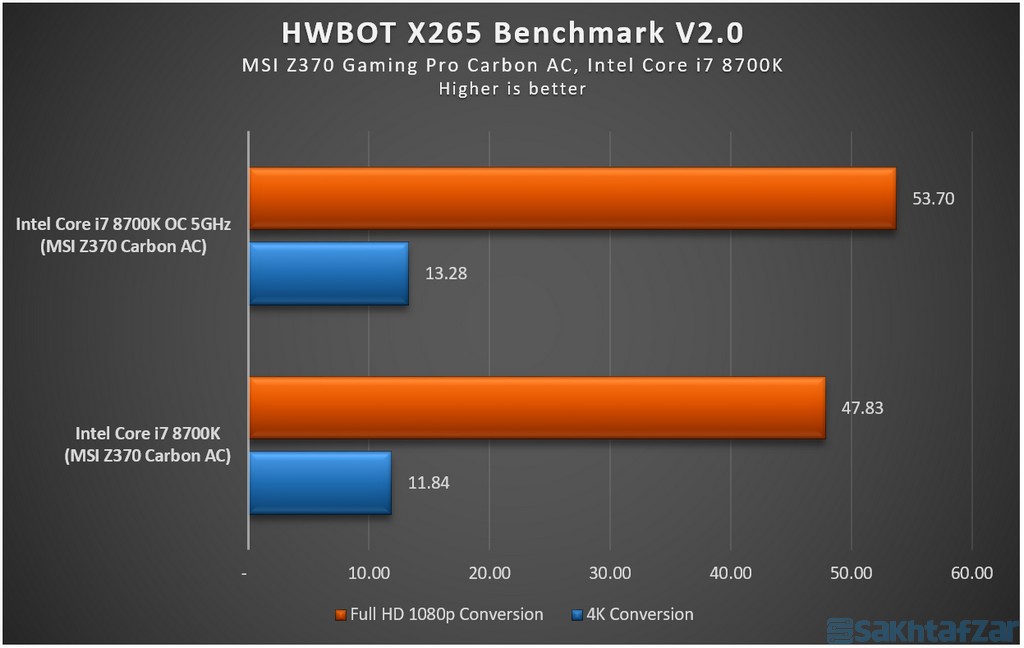

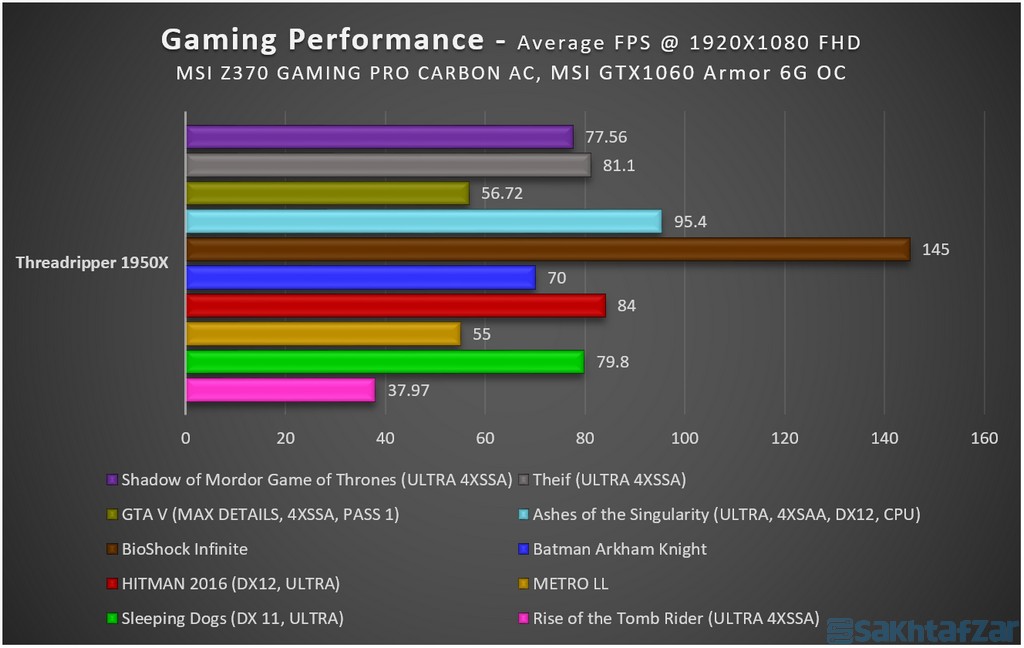

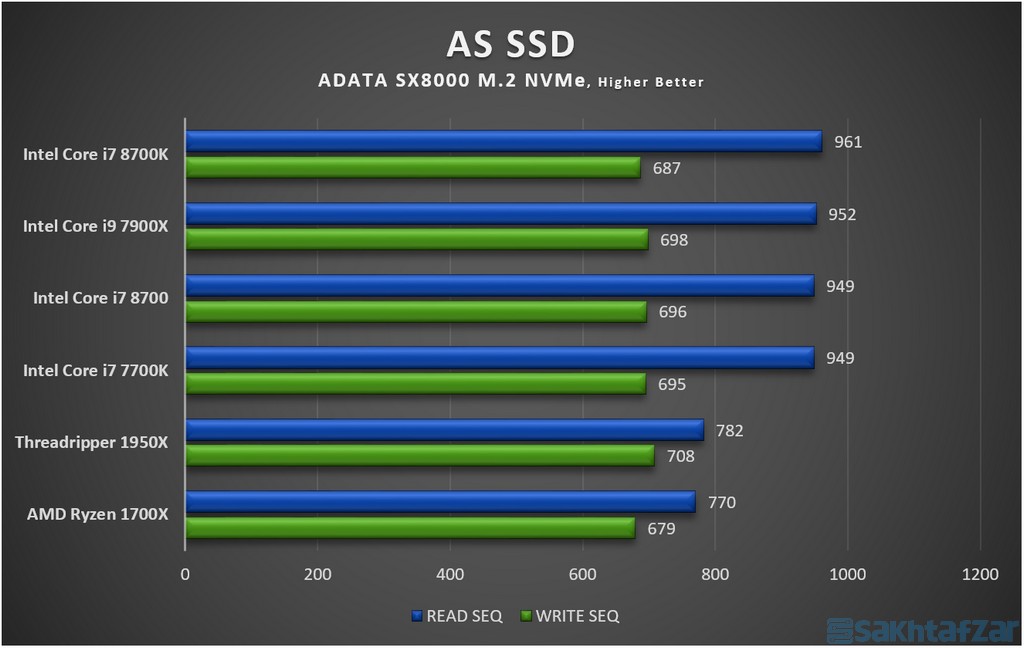

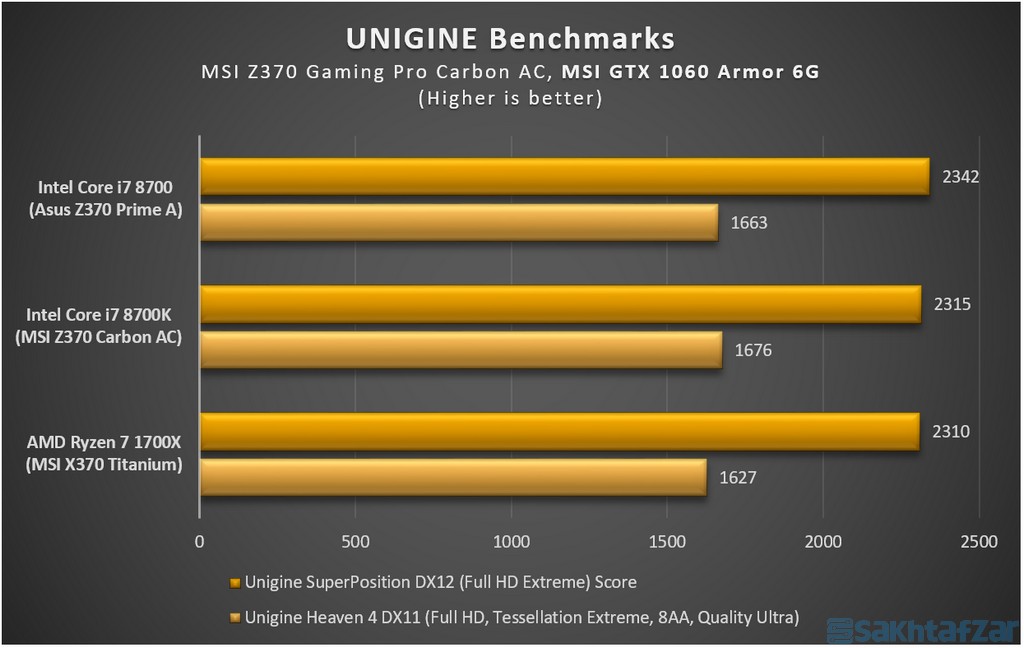

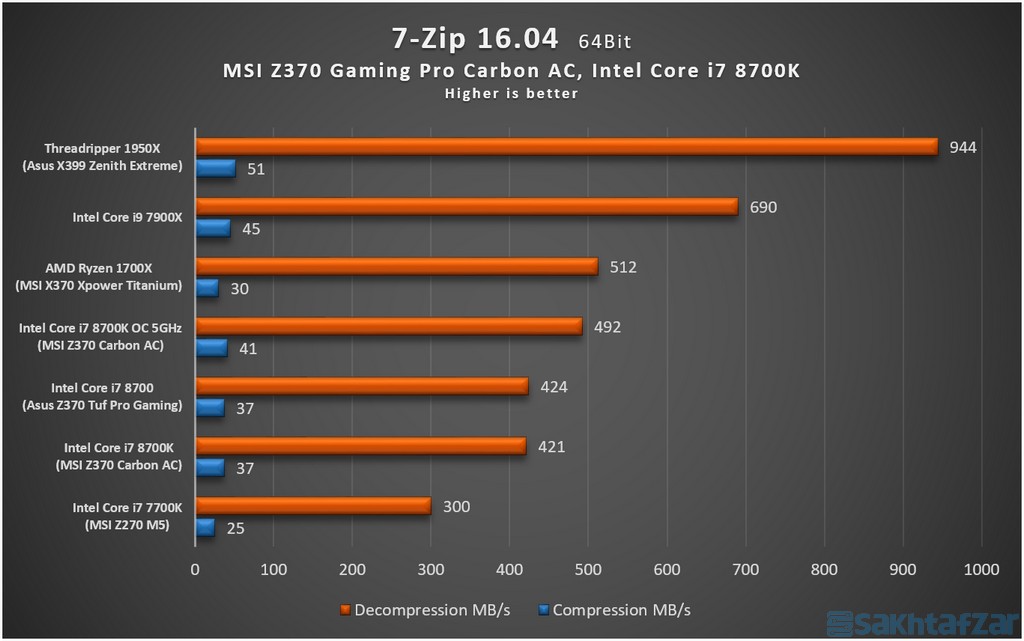

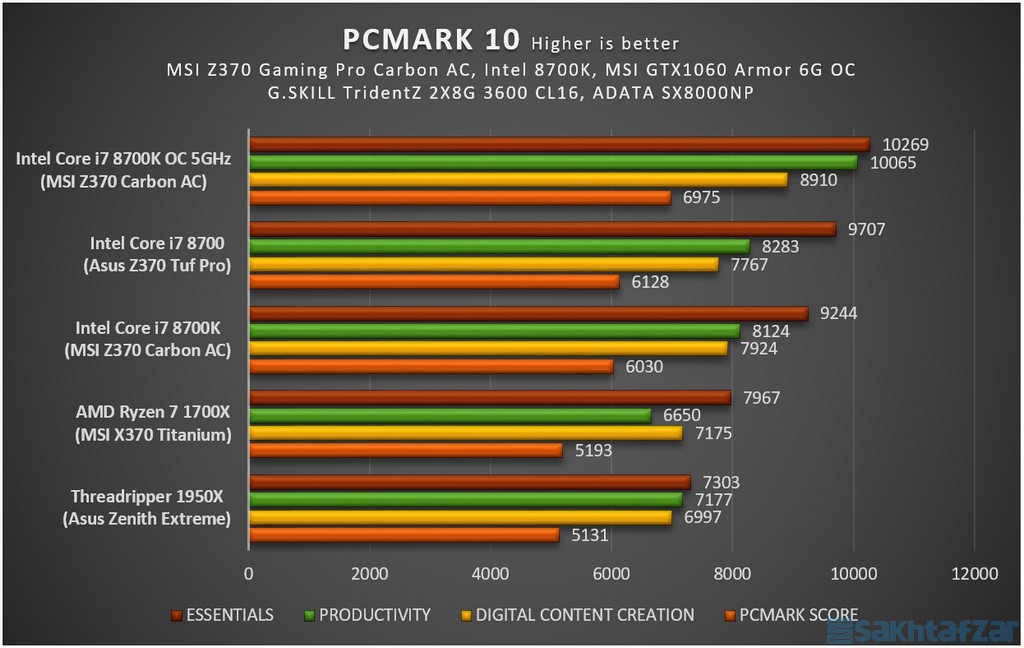

خوب، بالاخره به بخش جذاب داستان رسیدیم. پیش از توضیح در مورد مادربرد، ذکر چند نکته خالی از لطف نیست. اول اینکه برای نخستین بار است که تست 8700K در اتاق تست سخت افزار گرفته می شود. از این جهت در طی بررسی، هیجان خاصی برای نمایش قدرت 8700K در طول تست ها بر قرار بود. این هیجان، در کنار قدرت اورکلاکی که مادربرد MSI Z370 Gaming Pro Carbon AC در اختیار ما گذاشت چند برابر شد و توانستیم به راحتی با افزایش ضریب، پردازنده را تا 5 گیگاهرتز اورکلاک کنیم. این میزان اورکلاک، حدود 300 مگاهرتز بیش از حداکثر فرکانس پیش فرض پردازنده است. هرچند می توانستیم با افزایش ولتاژ پردازنده را مجبور به کار در فرکانس های بالاتر کنیم اما ترجیح دادیم این میزان متوسط اورکلاک را مبنا قرار داده و تست ها را با همین میزان اورکلاک انجام دهیم. به نظر می رسد قریب به اتفاق پردازنده های 8700K به راحتی قادر به رسیدن به فرکانس 5 گیگاهرتز در اورکلاک را دارا باشند از این جهت ما هم این اندازه را برای اورکلاک کافی بشمار آوردیم. اشتهای ما برای اورکلاک به پردازنده محدود نشد و رمهای فرکانس 3600 تایمینگ CL16 خود را تا فرکانس 4000 مگاهرتز با تایمینگ CL18 اورکلاک کردیم. . البته اورکلاک رم به دلیل ظرافت های خاصی که دارد، مثل اورکلاک پردازنده دارای عمومیت نیست. شیوه اورکلاک از یک رم به رم دیگر، بسته به نوع چیپ آن متفاوت است. بنابراین تنها در تست AIDA64 که در نتیجه تست آن قدرت اورکلاک رم به خوبی نمایان می شود، سه آیتم نتیجه تست حالت دیفالت، حالت اورکلاک پردازنده، و حالت اورکلاک پردازنده و رم با هم قرار داده شده است. در دیگر تست ها، سعی شد نتیجه حالت دیفالت و صرفا اورکلاک پردازنده تا 5 گیگاهرتز ثبت شود.

(image)

(image)

(image)

(image)

(image)

(image)

(image)

(image)

(image) (image)

(image)

(image)

(image)

(image)

(image)

(image)

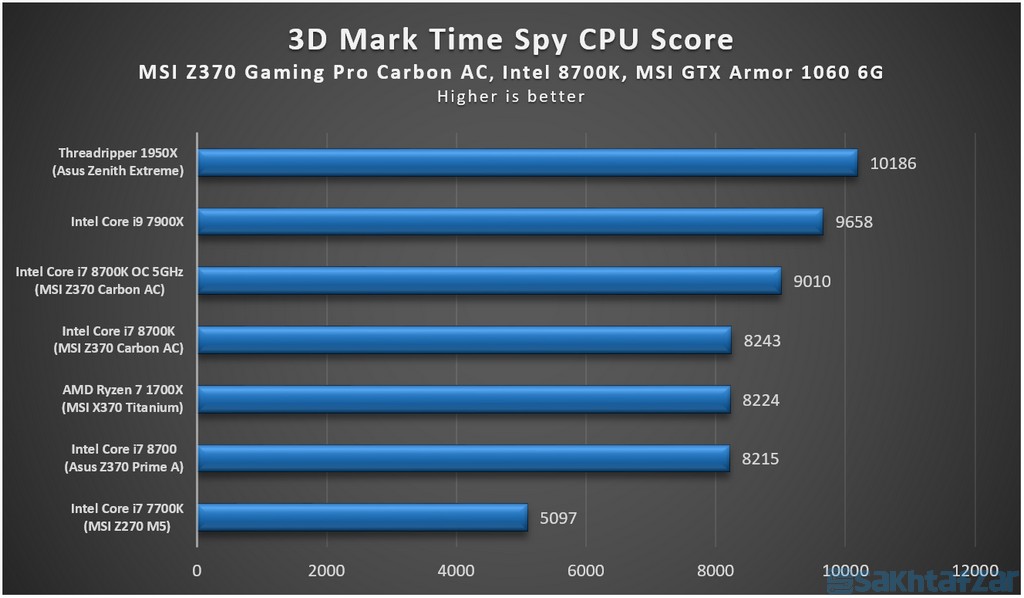

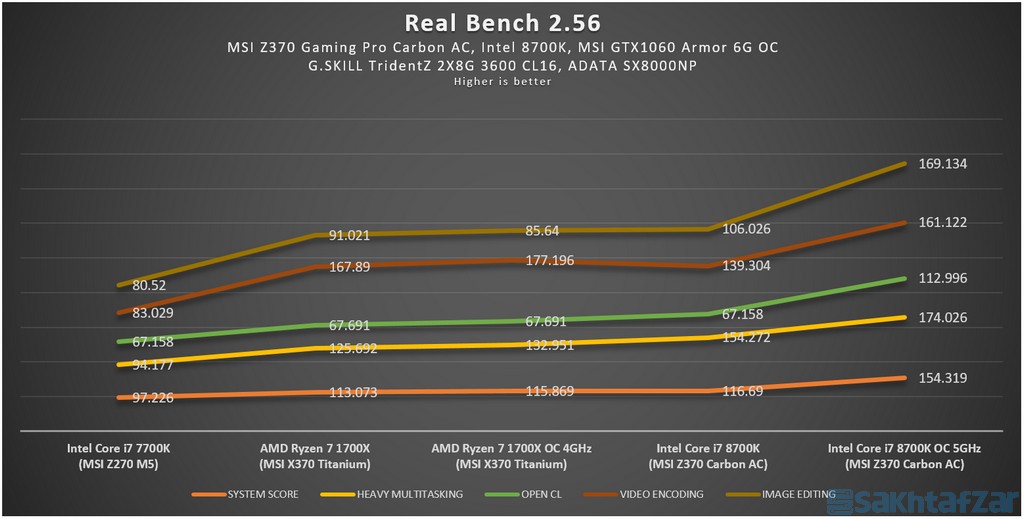

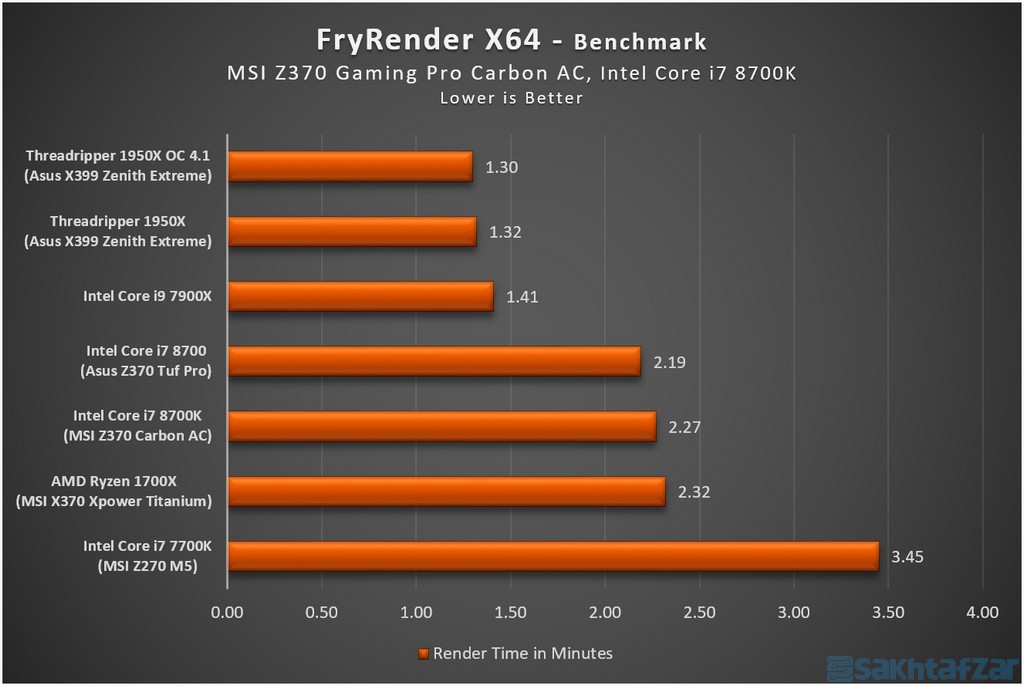

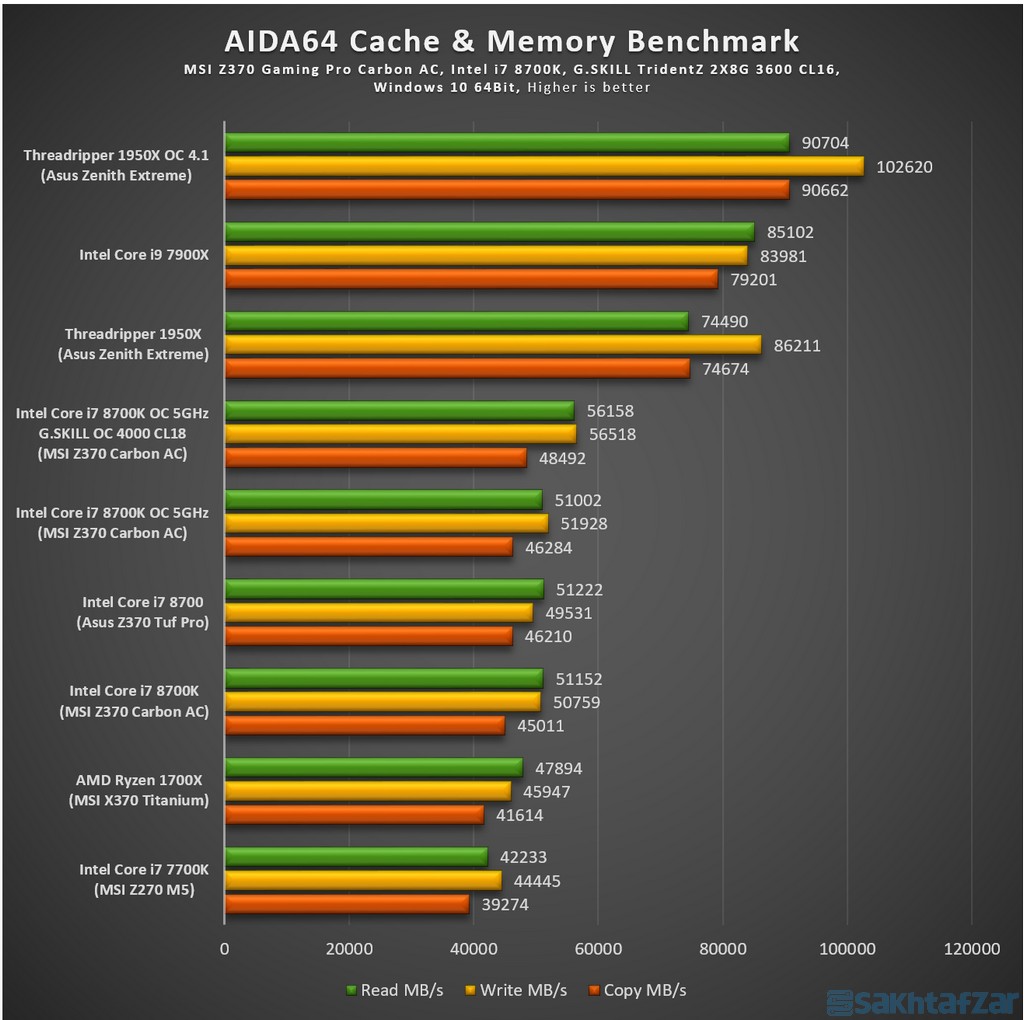

همانطور که در نتایج مشخص است، 8700K در حالت اورکلاک تا 5 گیگاهرتز، در برخی از تست ها، شانه به شانه Ryzen 7 1700X قرار گرفته، و در برخی دیگر، بالاتر از 1700X ایستاد. باید اعتراف کرد وقتی 8700K با وجود 4 رشته پردازشی کمتر نسبت به Ryzen 7 1700X، در بیشتر تست ها قوی تر از 1700X ظاهر می شود، تنها نتیجه ای که می توان گرفت، پیروزی عملی 8700K نسبت به 1700X است. اما فراموش نکنیم، حتی اگر در تست ها 1700X پشت سر 8700K قرار بگیرد، با توجه به اختلاف قیمتی 600 هزار تومانی که در حال حاضر در بازار ایران بین این دو پردازنده وجود دارد، 1700X ارزش خرید بالاتری دارد و از این جهت برنده ی میدان رقابت در بازار است. اورکلاک پردازنده و رم با مادربرد MSI Z370 Gaming Pro Carbon AC بسیار راحت و پایدار بود. در زمانی که سیستم Fail می شد، اتوماتیک مادربرد روی آخرین تنظیم بالا می آمد و نیازی به ریست کردن بایوس نبود. ثبات در فرکانس بالا از جمله موارد مهم برای اورکلاک 24/7 است که در این مادربرد مشاهده کردیم. سعی شد وقتی سیستم تحت فشار تست است از امکانات مادربرد استفاده کنیم که بدون محدودیت و مشکل حتی حالات رقص نور ها را عوض کردیم.در تست های گیم نیز از مادربرد رضایت کامل را داشتیم. بی شک از نظر گیمینگ می توان با استفاده از این برد، یک سیستم قدرتمند گیمینگ را ساخت که در عین قدرت، زیبایی بصری ویژه ای با LED RGB داشته باشد.

نتیجه گیری

مادربرد MSI Z370 Gaming Pro Carbon AC، از نظر ساختاری، طراحی و کیفیت قطعات، در جایگاه بالای جدول بهترین مادربرد ها قرار می گیرد. با امکاناتی که دارد و قیمت خوبی که در ایران عرضه می شود، می توان گفت این برد بی رقیب است. اگر می خواهید از سیستم جدید تهیه کنید و یا سیستم فعلی خود را ارتقا دهید، این مادربرد، یکی از 5 گزینه مطلوب پیشنهادی ما برای شماست.

{REVIEW} label=امتیاز; decimal=1; max=10; راندمان=9; امکانات=9.2; بایوس=9; اورکلاک و کولینگ=9.5; طراحی=9.3; نرم افزار=9.5; کیفیت ساخت=9; ارزش خرید=9.8; {/REVIEW}
